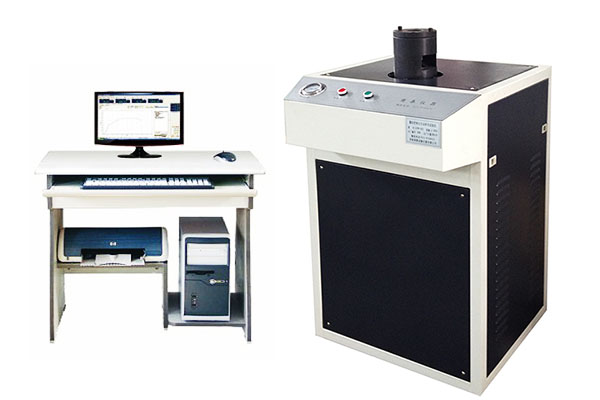

超薄板杯突試驗機

超薄板杯突試驗機是對金屬薄板和帶材進行工藝性試驗的設備，可實現用國標GB/T 4156《金屬材料 薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能。
所謂杯突試驗即用一定規格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
技術參數：
1．最大試驗力：60kN
2．測力范圍：0.2kN～60kN
3．測力精度：示值的±1％
4．試驗準確度：杯突值精度±0.02mm
5．試驗速度：2～100mm/min （任意速率恒速控制）
6．沖頭杯突模具：φ20±0.05
標準墊?？讖剑害?3±0.1mm
標準固定?？讖剑害?7±0.05mm
7．板材最大寬度：100 mm
8．夾持試樣厚度：沖杯試驗有色金屬板：0.010-0.1mm
9．沖頭行程：60mm
10．夾緊活塞行程40mm
11．最大沖壓負荷：60kN
12．最大夾緊負荷：25 kN
13．杯突值分辨率：0.01mm
14．液壓油：N46號液壓油
15．外形尺寸：(700×360×1700)mm
16．電源及功率：380V 50Hz 3Kw
性能特點
1、該杯突試驗機采用了新的結構原理，可實現恒速率控制。（過去油缸油源加力無法實現恒速率控制、液壓傳感器的精度和準確性能也較低）。
2、我公司生產的新型杯突試驗機，已改過去的油源加力為伺服電機恒速度加載，同時把液壓傳感器改為輪輻式傳感器，大大提高了試驗杯突值的準確性和精度。
3、杯突值測量儀表為進口高精度光柵位移傳感器，示值誤差精度≤±0.02mm之內，從而提高了該機的可控性和準確性。
4、無論從硬件配置上還是力的傳遞原理上都較原機有了很大的改善和提高，配置計算機控制，實現了本機的完美性，可實現結果的報表、存儲、批次、曲線繪制等等。
