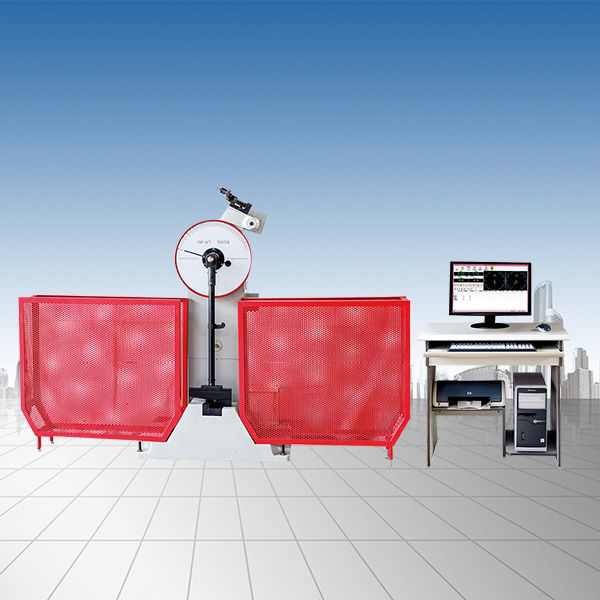

JB-W300A、W500A微機控制擺錘式?jīng)_擊試驗機
嚴格按照GB/T3038-2007和GB/T229-1994開發的新一代高科技產品，是用于測量金屬材料在動負荷下抵抗沖擊性能的檢測儀器。
主要用途：
微機控制擺錘式?jīng)_擊試驗機設備既可以通過所配置的計算機檢測主機的回零、能量損失和擺動周期、又可以顯示、存儲和打印試驗結果。動作操作即可以通過控制盒操作，也可以通過計算機程序自動控制。因此、該產品是高等院校及科研單位進行材料研究的首選理想檢測設備。最大沖擊能量為300J、500J并配有150J、250J擺錘一個。

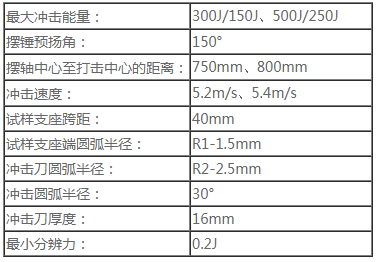

JB-W300A/W500A微機控制擺錘式?jīng)_擊試驗機技術參數：
產品概述：
該JBW-300C/450C/600C微機控制自動沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
技術特點：
1.本機采用PC微機和PLC控制，電動揚擺、沖擊，微機測算、運算、屏顯結果并可打印等，工作效率高、測試精度高。在沖擊試樣后的剩余能量自動揚擺作好下次試驗準備，操作簡便，工作效率高。計算機可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值，并可打印當次試驗數據及試驗的平均值。
2.主機采用雙支承柱，主軸簡支梁式支承、掛擺，軸承徑向載荷分布合理，尤其是大能量沖擊機，減小主軸變形和大大減少軸承摩擦帶來的能量損失；
3.采用雙級標準減速電機提錘，運行平穩；
4.掛擺裝置采用液壓緩沖，掛擺平穩；
5.擺錘三維設計，保證了打擊中心準確，擺錘力矩精確；
6.沖擊刀采用螺釘安裝固定，更換簡單方便；
7.裝有沖斷試樣輸出裝置；
8.主機裝有安全防護銷，并且配備了安全防護網；
9.試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。

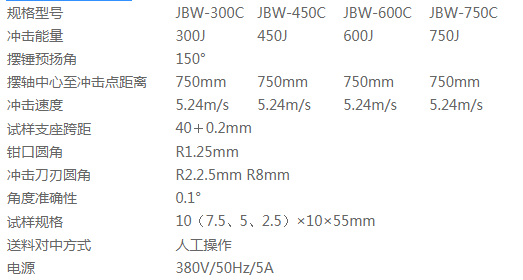

主要技術指標：
延伸閱讀：
有關JBW-C系列擺錘式?jīng)_擊試驗機緩沖器釋義
微機控制JBW-300C/450C/600C擺錘式?jīng)_擊試驗機的緩沖器的底部緊固于聯接在機架的彎板上，其連桿與橫板鉸接。當試樣受力，擺錘揚起時，與橫板鉸接的連桿將活塞提起，油缸內的油壓在壓力的作用下，經過活塞上的油孔將閥門打開，油便順利地通過活塞的油孔流到閥門的下面。 當試樣被拉斷，試驗機擺錘回落時，活塞往下方運行，油的壓力將閥門與活塞閉合。這時，閥門下面的油液只能通過擺錘式?jīng)_擊試驗機的活塞與油缸的間隙和活塞套的出油孔擠出來，從而產生了緩沖作用。
操作中注意事項
1、JBW-C擺錘式?jīng)_擊試驗機的安裝與地基基礎：必須牢固安裝在質量足夠大的混凝土地基上，確保地基質量不少于擺錘質量的40倍，保試驗機與地球為一個整體。注意4個地腳螺絲不能有任何松動。
2、用對中樣板和卡尺對擺錘沖擊刀的中心與砧座跨距的中心重合進行校驗：將V型缺口試驗粘復寫紙，將試樣放在砧座之間對正后，由擺錘沖擊刀刃輕擊試樣，檢測由試樣上的沖擊刀刃痕跡中心線與V型缺口頂端之距離。注意沖擊刀刃在支座跨距中心，其允差為0.5mm，砧座的跨距是40.0o+0.2mm。
